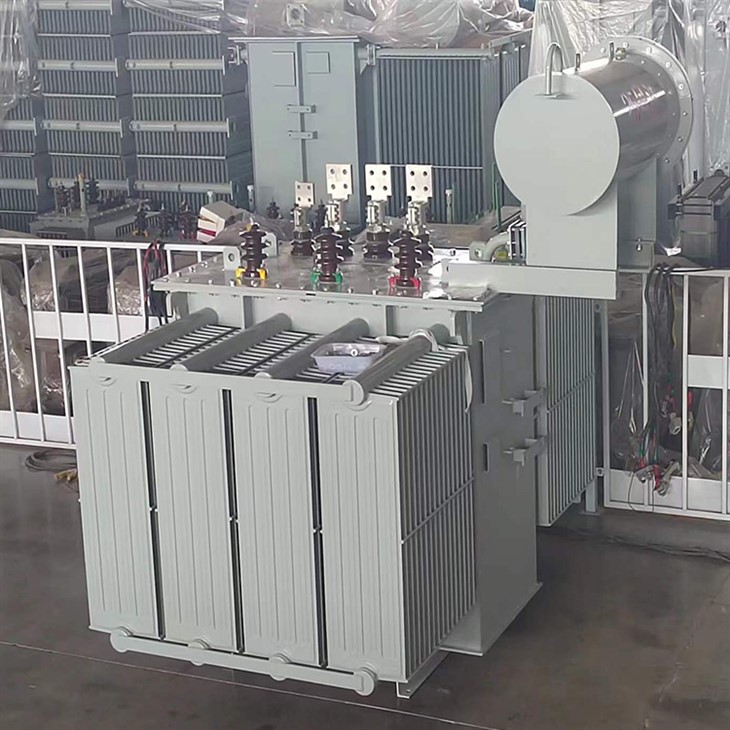

Zanurzony w oleju elektryczny transformator rozdzielczy o mocy 2,5 MVA

Specyfikacja transformatora 2,5 MVANA

Olejowy olejowy transformator rozdzielczy S11-2500KVA 2,5 MVA nadaje się do podziemnych centralnych podstacji w kopalniach węgla, podziemnych parkingach, ogólnych kanałach wlotu powietrza i głównych kanałach wlotu powietrza, w których występuje gaz, ale nie występuje zagrożenie wybuchem. Nadaje się również do wilgotnych środowisk w tunelach.

Normalne warunki użytkowania środowiska: wysokość nie przekracza 1000m

Temperatura otoczenia do plus 40 stopni , do -25 stopni

Specjalne środowiskowe warunki użytkowania: wysokość powyżej 1000m

Wilgotność względna otaczającego powietrza nie przekracza 95 procent (plus 25 stopni)

W środowisku bez silnych turbulencji i wibracji a nachylenie do płaszczyzny pionowej nie przekracza 350 stopni

Standardy transformatorów rozdzielczych zanurzonych w oleju 2,5 MVA

1. JB3995-2006

2.GB1094.1-1996

3.GB1094.2-1996

4.GB1094.3-2003

5.GB1094.5-2003

6.IEC60076

Parametry modelu elektrycznego transformatora rozdzielczego 2,5 MVA

Wydajność zanurzonego w oleju transformatora S11 wynosi 50 KVA{3}} KVA, a nasza fabryka akceptuje dostosowywanie produktów o większej wydajności.

Poziom napięcia: 11KV-0.4, popularne modele to:

S-50/11, S-80/11, S-100/11, S-125/11, S-160/11, S-200/11

S-250/11, S-315/11, S-400/11, S-500/11, S-600/11 i tak dalej.

Arkusz danych transformatora 2,5 MVA

Typ transformatora: Transformator trójfazowy

Wydajność: 2500kVA

Napięcie pierwotne: 13 800 woltów

Napięcie wtórne: 480 woltów

Częstotliwość: 50 / 60 Hz

Aktualna ocena: HV 104.6A LV 3007.1A

Połączenie: Dyn11

Materiał uzwojenia: miedź

Sprawność: 98,5 proc

Impedancja: 5 procent

Chłodzenie: ONAN (olej naturalny powietrze naturalny)

Pojemność oleju: 1300 L

Waga: 5700 kg

Wymiary: 3100*1900*1800mm

Przełącznik zaczepów: przełącznik zaczepów bez obciążenia z 5 zaczepami pozycyjnymi

Normy: IEEE, KEMA, ANSI, UL, CSA

Jeśli potrzebujesz również danych z tabliczki znamionowej transformatora 2,5 mva, rysunku transformatora 2,5 mva, ceny transformatora 2,5 mva lub niestandardowego transformatora, wyślij zapytanie do nas! Nasze dane kontaktowe jak poniżej.

Email: gracejia@zydqjt.com

Whatsapp: plus 8613513222010

Właściwości transformatora rozdzielczego zanurzonego w oleju 2,5 MVA

1. Zbiornik paliwa ma solidną konstrukcję i wytrzymuje próbę ciśnieniową jednej atmosfery. Na pokrywie zbiornika nie ma konserwatora oleju. Puszki kablowe wysokiego i niskiego napięcia są spawane po obu stronach ściany skrzynki w celu podłączenia kabli. Cewka wysokiego napięcia ma napięcie znamionowe i napięcie zaczepu 15 procent. Użyj przełącznika zaczepów, aby zmienić napięcie. Podczas zmiany napięcia należy najpierw odciąć zasilanie, a następnie zdjąć przednią szybę przełącznika zaczepów na ścianie skrzynki, aby zmienić zaczep.

2. Stronę niskonapięciową transformatora można podłączyć w kształcie litery „Y”, aby utworzyć źródło zasilania 690-V, a także można je podłączyć, aby utworzyć źródło zasilania 400-V. W skrzynce przyłączeniowej, zaciski wtórne są wyprowadzone bezpośrednio do sześciu porcelanowych tulei do modyfikacji przez użytkownika.

3. Podnoszenie całego transformatora odbywa się za pomocą uchwytów przyspawanych do ściany skrzynki. Dolna część skrzyni transformatora wyposażona jest we wsporniki wózka, a na wspornikach znajdują się otwory montażowe, które można wykorzystać do montażu rolek wózka kopalnianego w kopalniach.
