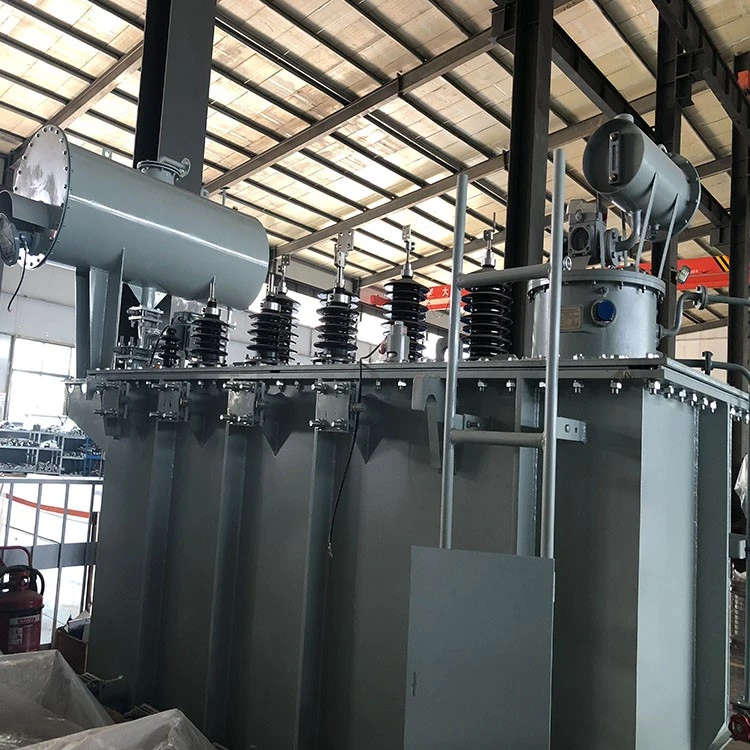

Transformator 8 MVA

Specyfikacje transformatora mocy 8 MVA

Model: S11-8000/33-11

Maksymalna ciągła moc znamionowa: 8MVA

Częstotliwość: 50 Hz

Liczba faz: 3 fazy

Znamionowe napięcie pierwotne: 33 KV

Znamionowe napięcie wtórne: 11 KV

Obciążalność prądowa transformatora 8 MVA: 140.0A/420,0A

Obciążalność transformatora 8 MVA: 7000 kW

Połączenia uzwojenia:

Strona WN: Delta

Strona LV: Gwiazda

Grupa wektorów: Dyn11

Rodzaj chłodzenia: ONAN

Prąd pełnego obciążenia transformatora 8 MVA: 336A

P0: 5240W

Opakowanie: 35000W

Wielka Brytania: 8%

Pojemność oleju transformatorowego 8 MVA: 2046 kg

Masa transformatora 8 MVA: 10700 kg

Wymiary transformatora 8 MVA 2980*2230*2660mm

Montaż i akcesoria

1 przekaźnik Buchholza

2 Wskaźnik temperatury uzwojenia/wskaźnik temperatury oleju

3 wskaźnik poziomu oleju

4 Chłodnica

5 Zawór filtrujący Zawór spustowy

Na miejscu wszystkie transformatory należy poddać następującym testom:

Test rezystancji izolacji

Test proporcji i polaryzacji

Test dielektryczny oleju

Często zadawane pytania

1. Dlaczego używamy transformatora?

Transformatory są stosowane w systemach elektroenergetycznych w celu zwiększania lub zmniejszania napięcia źródła prądu przemiennego (AC). Ma to na celu efektywne przesyłanie energii elektrycznej na duże odległości, minimalizację strat mocy i zapewnienie, że napięcie zasilania jest odpowiednie do zamierzonego zastosowania. Transformatory są również stosowane w urządzeniach elektronicznych do konwersji poziomów napięcia i zapewnienia izolacji elektrycznej między obwodami.

2. Co to jest Dy11 w transformatorze?

Dy11 to trójfazowe połączenie transformatora, w którym uzwojenie pierwotne jest połączone między dwiema fazami, a uzwojenie wtórne jest połączone między trzecią fazą i punktem neutralnym. Konfiguracja ta jest powszechnie stosowana w europejskich systemach zasilania i jest znana jako połączenie transformatora typu „trójkąt” lub „DY”.

3. Co to jest BDV w transformatorze?

BDV oznacza napięcie przebicia, które jest minimalnym napięciem wymaganym do przebicia materiału izolacyjnego w transformatorze i spowodowania iskry lub wyładowania. Jest to ważny parametr określający jakość i niezawodność systemu izolacji transformatora.
