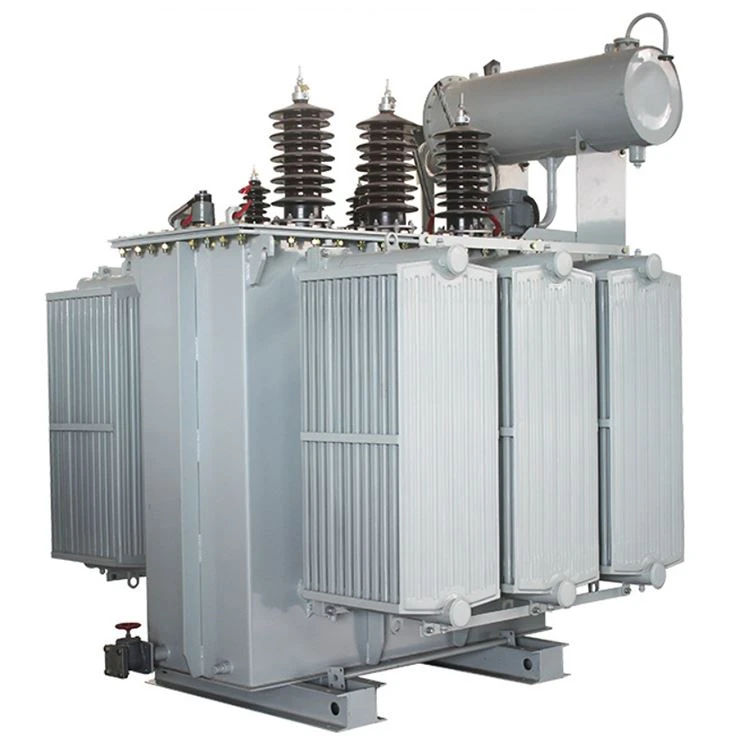

Transformator rozdzielczy przełącznika zaczepów pod obciążeniem z OLTC

2-LATA GWARANCJI

Nasza menedżerka ds. sprzedaży Grace z 10-letnim doświadczeniem w eksportowaniu transformatorów dystrybucyjnych

Pomoże Ci w opracowaniu rozwiązań technicznych i rozwiązań wysyłkowych

Skontaktuj się z Grace już teraz!

Transformatory zanurzone w oleju klasy S9 35KV produkowane przez naszą firmę to:

SZ9-2000/35/10 SZ9-2500/35/10 SZ9-3150/35/10

SZ9-4000/35/10 SZ9-5000/35/10 SZ9-6300/35/10

SZ9-8000/35/10 SZ9-10000/35/10 SZ9-12500/35/10

SZ9-16000/35/10 SZ9-20000/35/10 SZ9-25000/35/10

Transformatory typu S11 chłodzone olejem pod obciążeniem klasy 35KV produkowane przez naszą firmę to:

SZ11-2000/35/10 SZ11-2500/35/10 SZ11-3150/35/10

SZ11-4000/35/10 SZ11-5000/35/10 SZ11-6300/35/10

SZ11-8000/35/10 SZ11-10000/35/10 SZ11-12500/35/10

SZ11-16000/35/10 SZ11-20000/35/10 SZ11-25000/35/10

SZ11 2000-31500kVA 35kV Transformator mocy regulujący napięcie pod obciążeniem Parametr techniczny:

Standardy:

GB1094.1 „Transformatory mocy, część 1, postanowienia ogólne”;

GB1094.2-1996 „Transformator mocy, część 2, wzrost temperatury”;

GB1094.3-2003 „Transformator mocy, część 3, poziom izolacji, test izolacji i zewnętrzna szczelina powietrzna w izolacji”

GB1094.4-2003 „Transformator mocy, część 10, identyfikacja poziomu dźwięku”

GB/T6451-2008 „Parametry techniczne i wymagania transformatorów olejowych” oraz wymagania powierzone

GB1094.5-2003 „Zdolność transformatorów mocy do wytrzymywania zwarć”

GB/T15164 „Wytyczne dotyczące obciążenia dla transformatorów mocy zanurzonych w oleju”

IEC76 „Transformator mocy”

GB2536 „Olej transformatorowy”

Wprowadzenie transformatora mocy i transformatora dystrybucyjnego 35KV:

Ta seria produktów ma stosunkowo zaawansowaną konstrukcję i została znacznie udoskonalona pod względem materiału, struktury i procesu. Zaciski wysokiego i niskiego ciśnienia są napinane za pomocą stalowych pasów lub belek górnych i belek bocznych, tworząc solidną konstrukcję ramy, która zwiększa siłę zacisku żelaznego rdzenia i zdolność wytrzymywania wstrząsów transportowych. Ma dużą odporność na zwarcia, piękny wygląd, niezawodne działanie, niskie straty i niski poziom hałasu, osiągając zaawansowany poziom podobnych produktów zagranicznych.

Cechy konstrukcyjne transformatorów elektroenergetycznych 35KV:

Cewka foliowa: Uzwojenie drutu niskiego napięcia obejmuje cały odcinek folii miedzianej i jest nawinięte na specjalnej maszynie do nawijania folii niskiego napięcia wraz z izolacją zwojową klasy F. Cewki foliowe rozwiązują problemy cewek niskonapięciowych i wysokoprądowych z dużymi naprężeniami zwarciowymi, niezrównoważonymi amperozwojami, słabym efektem rozpraszania ciepła, kątem pochylenia uzwojenia i niestabilną jakością spawania ręcznego. Jednocześnie końcówki uzwojeń naszej firmy są hermetyzowane żywicą, utwardzane i formowane, co jest odporne na wilgoć i przeciwporostowe. Pręt miedziany ołowiany jest automatycznie spawany łukiem argonowym.

Urządzenie do kontroli temperatury: Transformator wykorzystuje termometr sygnałowy, a element pomiaru temperatury jest osadzony w górnej części cewki niskiego napięcia, która może automatycznie wykrywać i wyświetlać odpowiednie temperatury robocze cewek fazowych. Posiada alarm przekroczenia temperatury i funkcję wyzwalania.

Wskazanie poziomu izolacji:

Poziomy izolacji transformatora są stopniowane. Przykładowy sposób przedstawienia poziomu izolacji jest następujący: poziom izolacji transformatora o napięciu znamionowym wysokiego napięcia wynoszącym 35 kV i napięciu znamionowym niskiego napięcia wynoszącym 10 kV wyraża się jako LI200AC85/LI75AC35, gdzie LI200 oznacza, że ​​wysoki- napięcie wytrzymywane impulsu piorunowego wynosi 200 kV, a napięcie wytrzymywane częstotliwości sieciowej wynosi 200 kV. Wynosi 85 kV, napięcie wytrzymywane udaru piorunowego niskiego napięcia wynosi 75 kV, a napięcie wytrzymywane częstotliwości sieciowej wynosi 35 kV.

Interpretacja oznaczenia grupy połączeń transformatora:

Zgodnie z zależnością fazową pierwszego i drugiego uzwojenia transformatora, uzwojenia transformatora są połączone w różne kombinacje, które nazywane są grupą połączeń uzwojeń. W celu rozróżnienia różnych grup połączeń często stosuje się zapis zegara, to znaczy fazor napięcia linii bocznej wysokiego napięcia stosuje się jako długą igłę zegara, ustaloną na 12, a fazor niskiego napięcia Napięcie linii bocznej jest używane jako krótka igła zegara, zobacz, gdzie skierowana jest krótka igła. Jako etykieta grupy połączeń używana jest liczba. Na przykład Dyn11 wskazuje, że uzwojenie pierwotne jest połączeniem (w trójkąt), a uzwojenie wtórne jest połączeniem (w gwiazdę) z punktem środkowym, a numer grupy to (11) punktów.

Nasza firma przyjęła następujące skuteczne metody poprawy odporności zwarciowej transformatora

Wprowadzona międzynarodowa zaawansowana technologia w pełni uwzględnia różne sytuacje produktu, gdy jest on narażony na zwarcie, i rozwiązuje je w ukierunkowany sposób, a także przyjmuje szereg środków, takich jak sztywne ustawienie korpusu z sześciu stron, aby utrzymać ogólną stabilność produkt.

W projekcie zastosowano obliczenia siły dynamicznej w celu oceny stabilności dynamicznej i termicznej produktu; oddzielna cewka regulująca napięcie jest skonfigurowana w celu ścisłego zapewnienia równowagi amperozwojowej cewek wysokich i niskich, przy jednoczesnym zachowaniu spójności środków magnetycznych cewek regulujących wysokie, niskie i napięcie, aby zminimalizować moc elektryczną zwarciową;

Cewka niskiego napięcia jest bezpośrednio poprowadzona do szpulki o wysokiej wytrzymałości, a cewki regulujące wysokie, niskie i napięcie są nawijane za pomocą promieniowych i osiowych urządzeń ściskających, a strona średnicy zewnętrznej przyjmuje rozpórki blokujące, aby zwiększyć sztywność w kierunku promieniowym;

Wężownica jest suszona próżniowo pod ciśnieniem i całkowicie zmontowana. Podczas procesu ponownego montażu wysokość cewki jest wielokrotnie regulowana, aby zapewnić, że ostateczna wysokość cewki wysokiego i niskiego ciśnienia jest całkowicie zgodna, to znaczy, że cewka jest stabilnie przetwarzana. Wszystkie podkładki są wstępnie zagęszczone, sfazowane i pozbawione zadziorów, a części dociskowe korpusu są równomiernie rozmieszczone, aby zapewnić wytrzymałość mechaniczną i wystarczającą siłę docisku, aby poprawić wytrzymałość osiową cewki.

Podczas nawijania cewek wysokiego, niskiego napięcia i cewek regulujących napięcie należy upewnić się, że wymiary geometryczne samych cewek są dokładne, wymiary każdej cewki w centrum montażowym i innych elementów są ściśle dopasowane, a rura papierowa i żelazko rdzeń jest mocno podparty na prętach wsporczych, a cewki są zmontowane. Zastosowano szereg połączonych procesów w celu wiązania i wzmocnienia kierunku promieniowego, a każda część nie ulegnie przesunięciu i odkształceniu, gdy zostanie poddana działaniu zwarcia elektrycznego.

Przewody są zamocowane i zaszyfrowane, a komponenty mają samoblokującą i zapobiegającą luzowaniu strukturę, aby zapewnić stabilność dynamiczną i termiczną podczas zwarcia.
