Transformator dystrybucyjny typu suchego 2,5 MVA

Arkusz danych transformatora rozdzielczego typu suchego 2,5 MVA:

Moc znamionowa: 2500 kVA

Częstotliwość: 50 Hz

Napięcie pierwotne: 11 kV

Napięcie wtórne: 400 V

Faza: trójfazowa

Materiał uzwojenia: miedź/aluminium

Materiał rdzenia: CRGO (walcowane na zimno zorientowane na ziarno)

Izolacja: klasa F lub H (zgodnie z wymaganiami)

Rodzaj chłodzenia: Naturalne powietrze/wymuszony obieg powietrza/wymuszony olej

Grupa wektorów: Y/Yd11

Napięcie impedancji: 6 procent

Sprawność: 98 proc

Wzrost temperatury: mniej niż 85 stopni celsjusza (zgodnie ze standardem)

Stopień ochrony IP: IP00/IP20/IP23 (zgodnie z wymaganiami)

Waga: ok. 4000 kg (może się różnić w zależności od projektu)

Wymiary: (dł. x szer. x wys.) 3400 mm x 1650 mm x 2100 mm (mogą się różnić w zależności od projektu)

Normy: IEC 60076, IS 2026, ANSI itp. (zgodnie z wymaganiami)

Funkcje transformatora rozdzielczego typu suchego 2,5 MVA:

1. Jest bezpieczny, ognioodporny i wolny od zanieczyszczeń i może być obsługiwany bezpośrednio w centrum ładunkowym.

2. Korzystanie z niemieckiej technologii. Wysoka wytrzymałość mechaniczna, odporność na zwarcie, małe wyładowania niezupełne, dobra stabilność termiczna, wysoka niezawodność i długa żywotność.

3. Niskie straty, niski poziom hałasu, niezwykły efekt oszczędzania energii i bezobsługowość.

4. Dobra wydajność rozpraszania ciepła i duża przeciążalność.

5. Ma dobrą odporność na wilgoć i nadaje się do pracy w innych trudnych warunkach o wysokiej wilgotności.

6. Posiada kompletny system monitorowania i ochrony temperatury. Inteligentny system kontroli temperatury sygnału może automatycznie monitorować i wyświetlać poszczególne temperatury robocze uzwojeń trójfazowych.

7. Ponadto istnieją alarmy, wyłączniki automatyczne i inne ustawienia funkcji.

8. Mały rozmiar, niewielka waga, mniej miejsca na podłodze i niski koszt instalacji. Cechy:

Proces produkcji suchego transformatora dystrybucyjnego 2,5 MVA

Żelazny rdzeń jest wykonany z wysokiej jakości walcowanej na zimno blachy ze stali krzemowej, która jest 45-stopniową, całkowicie skośną strukturą złącza. Aby poprawić rozkład strumienia magnetycznego na złączu i zmniejszyć energię drgań żelaznego rdzenia, przyjęto proces cięcia kątowego widelca żelaznego z trzema nacięciami z dwoma stemplami i pięcioetapowy proces cięcia laminowanego żelaza. Żelazny rdzeń jest integralnie utwardzony, a powierzchnia jest uszczelniona żywicą izolacyjną, co może skutecznie zmniejszyć straty bez obciążenia, przepływ bez obciążenia i hałas rdzenia żelaznego.

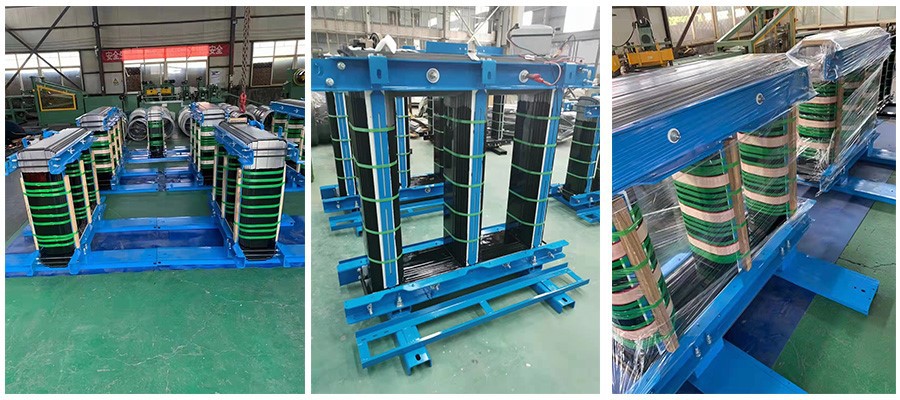

Żelazny rdzeń transformatora dystrybucyjnego typu suchego 2,5 MVA

Cewki wysokiego napięcia są uzwojone wysokiej jakości drutami izolowanymi klasy F i międzynarodowymi zaawansowanymi materiałami izolacyjnymi, a cewki o dużej pojemności są wyposażone w kanały powietrza chłodzącego w kierunku osiowym. Struktura ma aktualną odporność na wstrząsy, odporność na zmiany temperatury, odporność na pękanie i doskonałe odprowadzanie ciepła. Wykorzystując wielosekcyjną segmentową strukturę cylindra, ma dużą odporność na ciśnienie i niski poziom częściowego rozładowania. Formy zwojowe są napełniane po suszeniu próżniowym.

Cały proces wtrysku i krzepnięcia jest realizowany w oparciu o wcześniej stworzoną krzywą procesu, a zaawansowana kontrola procesu gwarantuje, że w szpuli nie ma otworów powietrznych i otworów.

Cewka niskonapięciowa przyjmuje strukturę folii, która skutecznie rozwiązuje problem nierównowagi amperowej cewki wysokoprądowej niskonapięciowej. Z drugiej strony cewka foliowa nie ma liczby zwojów wału i kąta pochylenia linii śrubowej liczby zwojów wału, co skutecznie usuwa siłę osiową transformatora podczas zwarcia, a gęstość prądu w cewce można regulować do kierunku osiowego zgodnie z rozkładem obciążenia cewki wysokiego napięcia, aby zapewnić, że siła promieniowa zostanie zmniejszona. Koniec cewki jest uszczelniony i utwardzony żywicą, aby zapobiec przedostawaniu się różnych ciał obcych i wilgoci.

Transformator dystrybucyjny typu suchego 2,5 MVA Zastosowanie:

Sytuacja w pracy, która spełnia następujące wymagania, jest normalną sytuacją w pracy:

1. Wysokość

Wysokość nie może przekraczać 1000 metrów.

2. Temperatura otoczenia

Najwyższa temperatura plus 40 stopni

Wyższa średnia dzienna temperatura plus 30 stopni

Wyższa średnia roczna temperatura plus 20 stopni

Niższa temperatura -30 stopni (odpowiednia dla transformatorów zewnętrznych)

Niższa temperatura -5 stopni (odpowiednia dla transformatorów wewnętrznych)

3. przebieg napięcia zasilania

Przebieg napięcia zasilającego jest zbliżony do sinusoidy.

4. Symetria napięcia zasilania wielofazowego

Napięcie sieciowe podłączone do transformatora wielofazowego powinno być prawie symetryczne.
